理论上，三相干式变压器的工作原理类似于三个单独的单相变压器，其共有支路，其中外支路的磁路比中心支路的磁路长。

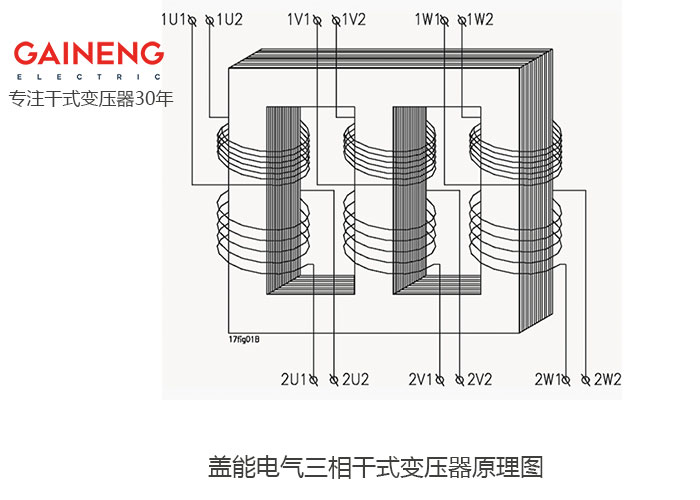

三相干式变压器原理图
在三相干式变压器中，我们可以通过从星形连接到三角形连接来改变变换。在混合连接的情况下，一次侧和二次侧的主电压之比不等于匝数之比。变换比的计算方法是，在空载情况下，主一次电压和二次电压之比与匝数之比无关。
三相干式变压器连接方式：星形、三角形和锯齿形连接
三相变压器的绕组可以有多种连接方式：星形、三角形或锯齿形连接。连接类型必须在变压器的铭牌上指定。星形、三角形或锯齿形连接用字母Y、D和Z表示最高电压侧，Y、D和Z表示最低电压侧。如果中性点连接到单独的端子，则高压侧的代码应为YN或ZN，低压侧的代码应为YN或ZN。所有连接类型的共同点是，变压器的相位端子在高压侧标记为1U、1V和1W，在低压侧标记为2U、2V和2W。任何代表绕组中性点的连接点标记为1N或2N。
让我们讨论三种最常见的干式变压器连接：
星形连接在星形连接的情况下，三个绕组在其端点连接在一起。连接点代表绕组的中性点。高压侧用Y表示星形连接，低压侧用Y表示星形连接。主要用途：此连接类型用于低电压和高电压以及低电流。
星形连接
在这种情况下，绕组的两端如图所示连接在一起。我们可以看到两端连在一起。三角形连接用D或D表示。主要用途：此连接方式主要用于高额定电流和低电压。
三角形连接
每相由不等边的两个相等的绕组组成。因此，每个支路上有两个相位的一部分，每个支路上的一个绕组在端点处连接在一起。Z或Z表示之字形连接。这种连接类型需要比星形或三角形连接多15.5%的绕组，从而产生更大和更昂贵的变压器。主要用途：主要用于相间及中性点可能出现负荷不平衡的场合。
三角形连接
矢量组
三相变压器中所有绕组的连接由矢量群符号表示。此符号通过数字索引（例如Dny11）表示绕组连接及其相对相位位移。矢量组的数值指标来自于当高压绕组（1U）的相电压手在12点钟时相电压手（2U）所处的时钟小时图。系统相序应为1U、IV、1W或R、s和T。以下是最常见的三相连接：Dd0、Dyn5、Dyn11、Yyn0、Yd1、Yd11、Dz0、Yz1和Yz11。
Dd0矢量组
Dyn5矢量组

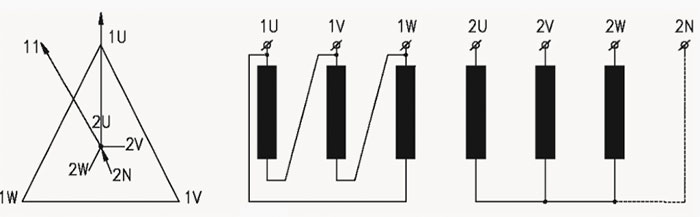

Dyn11矢量组

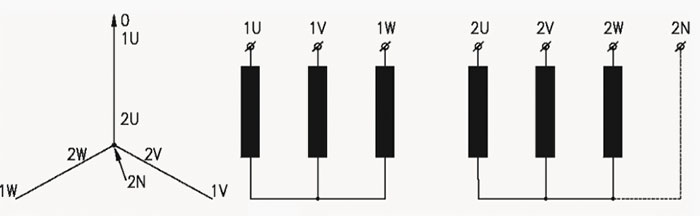

Yyn0矢量组

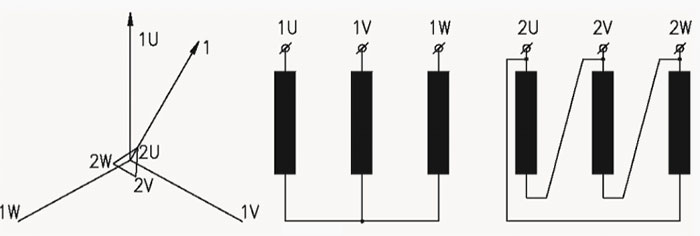

Yd1矢量组
Yd11矢量组

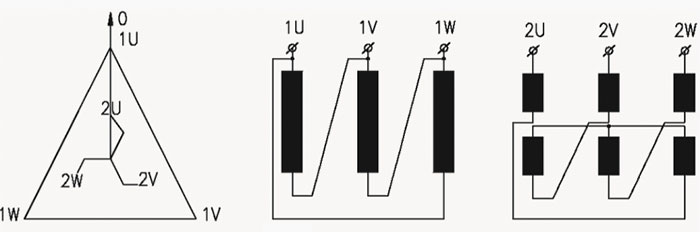

Dz0矢量组
Yz1矢量组

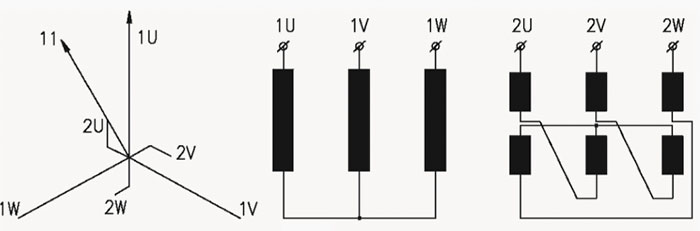

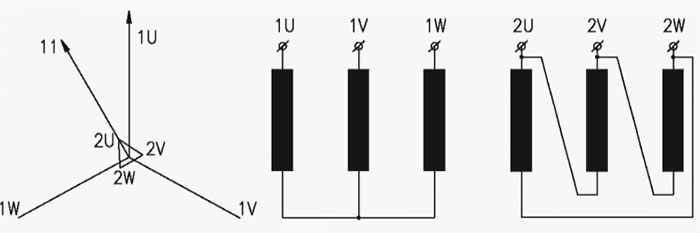

Yz11矢量组
总结
综上所述，三相干式变压器的设计要求要根据客户的具体需求来采取不同的设计生产工艺。所以如果您需要三相干式变压器或者想更换旧干式变压器时，请随时咨询太阳集团tyc9728变压器制造商关于干式变压器变压器产品。本公司根据客户的需求，经营多种规格、容量或功能的干式变压器。欢饮全国来电咨询：18918863098
