三相变压器的变比如何计算？
在电机学中，三相变压器的变比定义是变压器的额定相电压之比。在电力系统分析中，当三相变压器的原始、副边参数和外部电路参数转换时，使用的变比是变压器的额定电压（线电压）之比。原因是什么？电机学中的变比定义与电力系统分析中的变比定义不同吗？
引文作者:太阳集团tyc9728市场部（专注干式变压器30年）电话：189 1886 3098（微信同号）
在讨论之前，我们应该明确，如果三相变压器的原始和副式，变压器相电压比等于变压器线电压比。因此，问题主要在于Y/D接线的三相变压器。
三相变压器变比的定义是什么？
首先，我们来看看电机学中变压器变比的定义。变压器原绕组与变压器副绕组之比称为变压器变比，用k表示。
由于变压器感应电势与变压器绕组匝数成正比，
可以看出，变压器的变比本质是原副边绕组的匝数之比。由于变压器空载时，原副边相电压与相电势相似，从定义上看，变压器的变比为相电压之比。
电力系统中变压器的变比有什么特点？
然后，我们来看看电力系统分析中使用的变压器变比。在电力系统分析中，在计算涉及两个或两个以上电压等级的网络参数时，需要将不同电压等级的变压器参数和网络参数转换为变压器同侧。此时，需要使用变压器的变比。

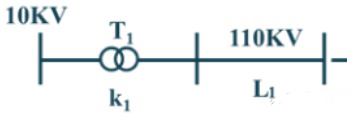

如图所示，如果我们想将下图中的所有参数转换为10kV侧，我们需要将110kV侧的所有参数(阻抗、导纳、电压、电流)乘以转换系数。
这里的电压电流分别为线电压、线电流和相阻抗。
变压器变比总结
变比作为变压器的参数，主要关注变压器内部的接线形式和实际绕组匝数比。因此，三相变压器的变比是变压器的相电压比。在电力系统的实际计算中，变压器与外电路的关系更为重要。因此，使用的变压器变比不是变压器的实际变比，而是一种转换变比。简言之，变压器的变比强调变压器的内部参数，采用相电压比；电力系统参数转换中使用的变压器变比主要强调变压器与外电路的关系，采用线电压比。
